SMT生產中,爐前AOI 與爐后AOI有什么區別?

發布時間:2024-08-12 10:51:18 作者:托普科 點擊次數:32

SMT生產中,爐前AOI 與爐后AOI有什么區別?


SMT貼片生產中,隨著爐前AOI與爐后AOI的普及,生產要求日益提高,尤其是射頻產品大量采用屏蔽罩的設計,爐前AOI的應用變得尤為重要。有人可能會疑惑:如果已經有了爐后AOI,是否還需要爐前AOI呢?那我們來詳細探討爐前AOI與爐后AOI的作用及其區別。

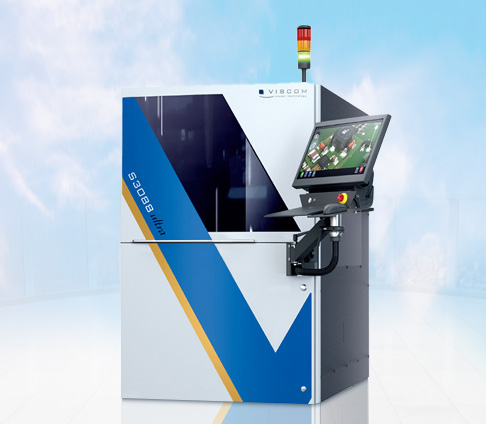

3D AOI


一、爐前AOI的主要作用體現在以下幾個方面
1、提前發現芯片質量問題
爐前AOI能在回流焊前檢查芯片是否存在缺件、反極性、偏移、錯件等問題,并能在不移動烙鐵的情況下及時糾正,有效提升修復率。

2、檢查屏蔽或大部件的質量
隨著射頻產品的流行,大量電子產品采用屏蔽設計來隔離電子干擾。爐前AOI能夠檢查這些屏蔽層或大部件的焊接質量,確保其在電路板上的正確焊接。

3、與爐后AOI形成互補
盡管爐前AOI能有效提前檢查零件的放置情況,但回流焊后仍可能出現多種焊接問題。因此,爐前AOI與爐后AOI相互配合,能夠更全面地保障焊接質量。

那么,有了爐前AOI,是否就可以取消爐后AOI呢?答案是不建議。因?yàn)榛亓骱笭t結束后仍會出現許多焊接問題,如果去除爐后AOI,這類缺陷將無法被及時發現和截獲。

二、爐后AOI的作用同樣重要
及時反饋SMT工藝中的不良反應,爐后AOI檢測的目的是及時發現SMT工藝中產生的問題,提高產品良品率。
確保PCBA后續無質量問題,電路板組裝成整機后,一旦發現問題,需要排除并取出PCBA進行維修,這不僅浪費時間,還可能造成報廢。爐后AOI能夠確保PCBA在后續過程中沒有質量問題,避免這種情況的發生。
AOI檢測的重點是外觀。基于光學圖像比對原理,它可以檢測出電路板上是否存在缺件、零件偏斜、立碑等問題,還能有條件地檢測錯件、反極性、件腳翹曲、元件腳變形、錫橋、少錫、冷焊等焊接問題(但無法檢測假焊)。盡管爐后AOI在焊接后進行檢測,但其對于焊點類不良問題的檢測能力仍是爐前AOI所無法替代的。

爐前AOI與爐后AOI在SMT生產中各有其獨特的作用和價值。爐前AOI的意義在于提前發現元件類錯誤問題,降低返修難度和維修成本;而爐后AOI則能檢測爐前可能遺漏的焊點類不良問題。因此,即使已經有了爐后AOI,爐前AOI仍然是值得投資的設備。
