爐前AOI的作用

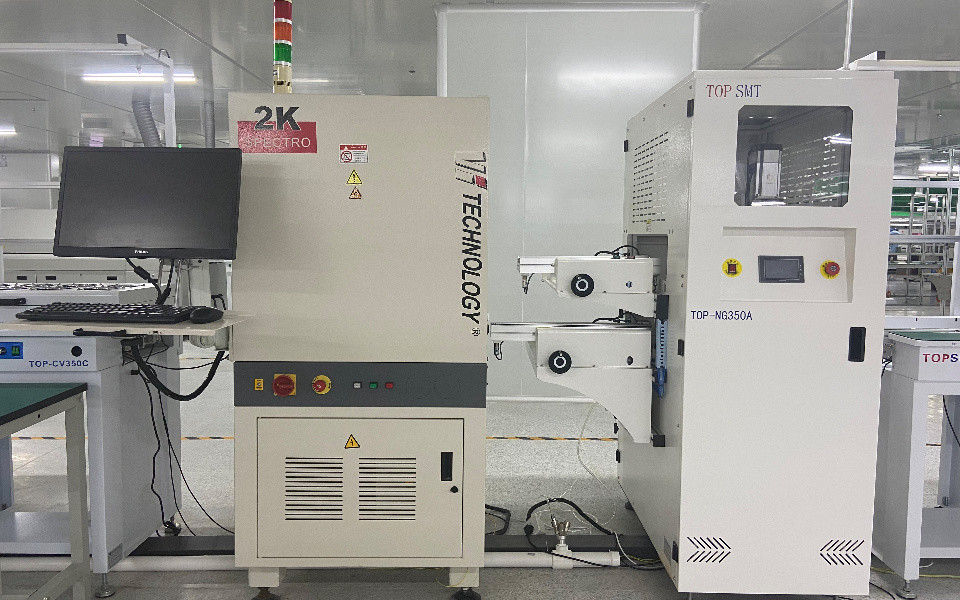

SMT貼片加工廠中，有個非常重要的檢測設備，叫做AOI，就是自動光學檢測儀，一般AOI位于回流焊的后面，稱為爐后AOI，但是隨著電子產品的發展，很多產品需要爐前AOI檢查，爐前AOI并不是必須配置，需要根據產品類型來定。
爐前AOI的主要作用分為以下幾點
1）檢查屏蔽蓋下的貼裝質量
現在很多電子產品使用屏蔽蓋，尤其在智能手機行業，屏蔽蓋下的電子元件爐后AOI是檢測不到的，所以爐前AOI提前檢測下面的元件貼裝品質，用以提高產品品質。
2)檢測缺件、漏件
由于貼片機可能會拋料，導致部分焊盤沒有貼裝到而流入到后面的加工環節，采用爐前AOI檢查，提前發現問題點，比爐后檢測發現問題，維修會更好處理。
3）檢測錯件
有些貼片機可能會出現吸取和貼裝錯誤，把本該位于某個位號的元件貼錯了料，爐前AOI檢測，比爐后焊接好了后再維修更好處理
4）檢測反件
貼片機可能會貼反元件，爐前AOI檢查提前發現處理，相較于爐后焊接后再融錫處理更方便。
AOI的自動光學檢測，大大的提高了產線的產能效率和品質，相機掃描照射采集圖像，經過算法分析OK板比對，發現不良板。
